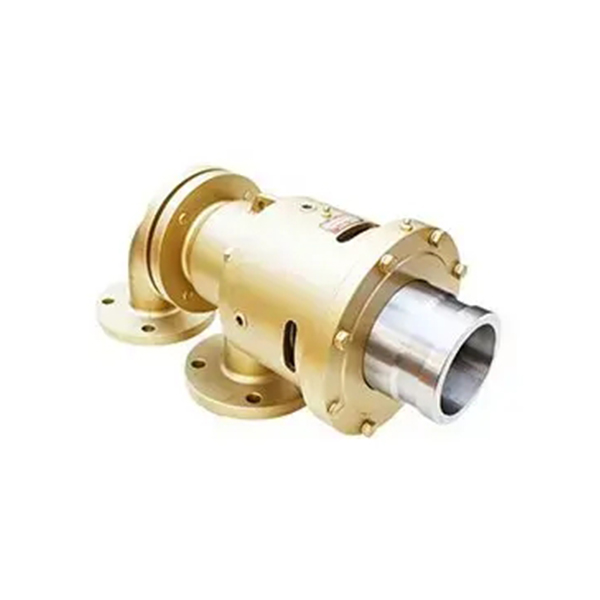

Uniones rotativas de aceite caliente, Serie BW
Las juntas rotativas de la serie BW están desarrolladas con un sello equilibrado y un diseño autoportante., Rodamiento metálico de alta precisión y estructura antichoque., lo que lleva a una alta confiabilidad y calidad superior. Encuentra una amplia aplicación en la calandria blanda para la fabricación de papel. Cuando se trata de la junta rotativa BWL, Está especialmente diseñado para transferir aceites térmicos a velocidad media y temperatura baja y media.. La superficie del sello utiliza acero templado y grafito para lograr un sellado equilibrado.. Además, Se utiliza un grupo de pequeños resortes para ofrecer estabilidad al grafito.. La junta de aceite térmico BWL tiene un dispositivo de protección que introduce el aceite caliente filtrado en el dispositivo de calentamiento., evitando así el bloque de rodamiento causado por la oxidación del aceite térmico y la empirosis del trabajador..
Estructura de la Unión Rotaria
Cubierta trasera, empaquetadura, cubrir, Manga del eje de PTFE, ojo de elevación, anillo de sello estacionario, brida, alojamiento, brida de cambio rápido, pezón, brida del tubo interior
Parámetros técnicos de las juntas rotativas de aceite caliente
máx.. velocidad: 750RPM
máx.. temperatura: 195℃
máx.. presión: 1.1MPa
Medios de comunicación: Aceite caliente
TABLA DE TALLAS
TABLA DE MODELOS
La instalación
